服務(wù)熱線：+86-510-80628100服務(wù)熱線：+86-510-80628100雙相不銹鋼兼具奧氏體和鐵素體不銹鋼的優(yōu)良特點(diǎn)，具有優(yōu)越的耐腐蝕和耐磨損性能，廣泛應(yīng)用于核電、石油、化工及海洋工程等重要領(lǐng)域。
2205 雙相鋼與奧氏體不銹鋼相比，在抵抗斑蝕及裂隙腐蝕方面性能更優(yōu)越，它的熱膨脹系數(shù)更低，導(dǎo)熱性更好，耐壓強(qiáng)度是奧氏體不銹鋼的兩倍。采用2205 雙相不銹鋼制造，通過(guò)鍛造工藝消除金屬在冶煉過(guò)程中產(chǎn)生的鑄態(tài)疏松等缺陷，同時(shí)優(yōu)化微觀組織結(jié)構(gòu)，細(xì)化晶粒，可使鍛件獲得優(yōu)異的綜合機(jī)械性能。但若雙相不銹鋼鍛造工藝不當(dāng)，則可能導(dǎo)致鐵素體晶粒粗大，這不僅會(huì)降低材料的屈服強(qiáng)度和韌性，還可能對(duì)后續(xù)的超聲波檢測(cè)造成極大的困難，增加產(chǎn)品質(zhì)量控制的難度。
在2205 雙相不銹鋼鍛造過(guò)程中，隨著熱處理溫度升高，腐蝕電位先降低后增加。隨著保溫時(shí)間增加，原本平衡態(tài)的α相和γ相比例會(huì)發(fā)生變化，α相分解生成σ相和二次奧氏體相。此過(guò)程中，σ相的富Cr特性導(dǎo)致周邊區(qū)域Cr貧化，從而形成電位差，腐蝕電位呈降低趨勢(shì)，2205 雙相不銹鋼的硬度和耐蝕性下降。σ 相含量和α/γ 相比例增加是造成雙相鋼硬度下降和耐腐蝕能力下降的主要原因。
采用真空氧氬脫碳轉(zhuǎn)爐精煉技術(shù)（VODC）冶煉鋼錠，可提升鋼的純凈度和減少合金元素的燒損，確保合金成分滿足設(shè)計(jì)要求。該技術(shù)通過(guò)降碳保鉻及深度脫除氫、硫、氮等雜質(zhì)獲得純凈鋼液。
采用合適的的鍛造工藝可以有效調(diào)整雙相鋼鍛件α 相和γ相的比例，提升鍛件的力學(xué)性能和耐蝕性能：

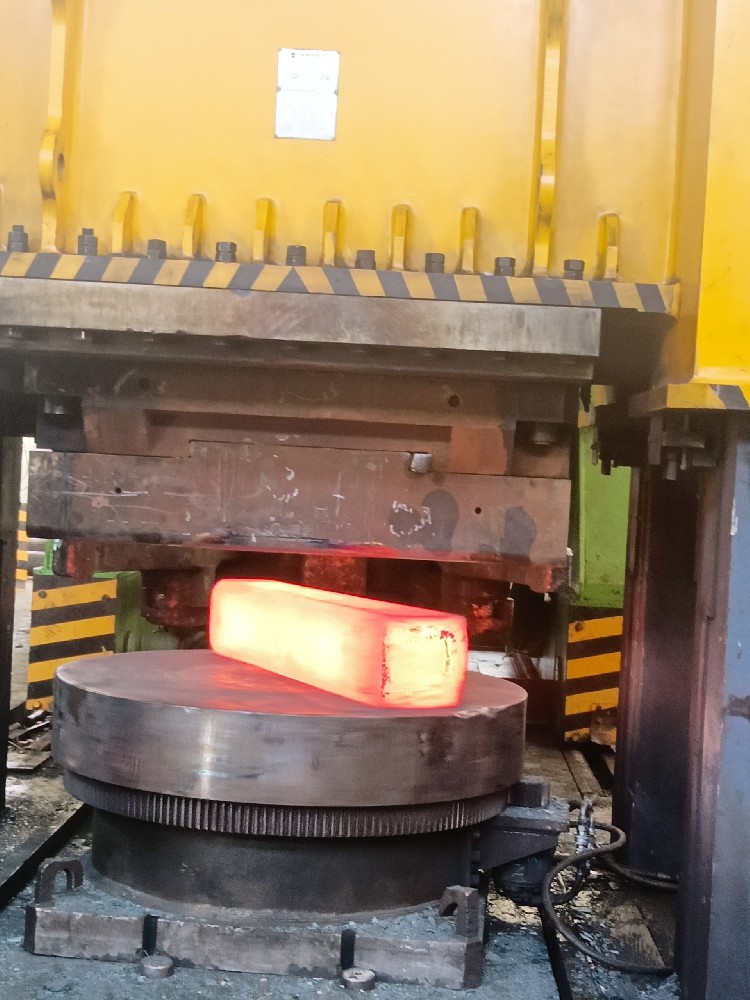

（1）將雙相不銹鋼冷錠加熱到1160～1180 ℃后進(jìn)行開(kāi)坯拔長(zhǎng)鍛造，破碎雙相不銹鋼的鑄態(tài)結(jié)晶組織，可使坯料晶粒得到細(xì)化，鍛后水冷有效阻止了σ 等有害相的析出。
（2）第二次加熱鍛造對(duì)坯料進(jìn)行鐓粗、拔長(zhǎng)后晶粒進(jìn)一步得到細(xì)化，各類鑄造缺陷在高溫下擴(kuò)散，彌散均勻分布或消除。
（3）終鍛溫度950～1000 ℃ 以及合理控制鍛比，可改變雙相不銹鋼兩相組織相形態(tài)的方向性和層狀雙相組織的分布，使高溫變形后多方向、多尺度非均勻?qū)訝铍p相組織冷卻后得以保留。同時(shí)還可減少變形過(guò)程中奧氏體相向高溫鐵素體的轉(zhuǎn)變，提高雙相不銹鋼的低溫沖擊韌性。
免責(zé)聲明：本文轉(zhuǎn)載自網(wǎng)絡(luò)，如有侵權(quán)，請(qǐng)聯(lián)系刪除。
